隨著現代信息化建設的步伐不斷加快，電子設備被廣泛應用于的網絡運行系統中。這些高精密的電子計算設備富含大量的CMOS半導體集成模塊，耐過電壓過電流能力極低。雖說雷電是隨機性事件，但為了保障良好的信息暢通，建筑物系統機房在防雷方面應按電磁兼容的原則系統綜合防雷。重點投入，防患未然。
1、 設計思想
雷擊一般分為直擊雷和感應雷擊：
1）直擊雷是指：雷電直接擊在建筑物、構架、樹木、動植物上，由于電效應、熱效應等混合力作用，直接摧毀建筑物、構架以及引起人員傷亡等。
2）感應雷是指：雷云之間或雷云對地之間的放電而在附近的架空及埋地線路、金屬管線或類似傳導體上產生感應電壓，該電壓通過傳導體傳送至設備，間接摧毀微電子設備。感應雷擊對微電子設備，特別是通訊設備和計算機網絡系統的危害最大，據資料顯示，微電子設備遭雷擊損壞，80%以上是由感應雷擊引起。
2、雷電傳播途徑
雷電過壓對大樓內部電子設備的損害主要有以下三個途徑：
1）直擊雷經過接閃器（如避雷針、避雷帶、避雷網等）而直放入地，導致地網地電位上升，高電壓由設備接地線引入電子設備造成地電位反擊。
2）電流經引下線入地時，在引下線周圍產生磁場，引下線周圍的各種金屬管（線）上經感應而產生過電壓。
3）大樓或機房的電源線和通信線等在大樓外受直擊雷或感應雷而加載的雷電壓及過電流沿線竄入，入侵電子設備。
本方案按第三類防雷設施進行設計，在設計過程中參考了以下有關標準：
1、GB50057-94 建筑物防雷設計規范
2、GB64-83 工業與民用電力裝置的過電壓保護設計規范
3、GB7450-87 電子設備雷擊保護導則
4、GB 5O174-93 電子計算機房防雷設計規范
5、GA173-1998 計算機信息系統防雷保安器
6、YD5068-98 移動通信基站防雷與接地設計規范
7、YD5078-98 通信工程電源系統防雷技術規定
8、YDJ26-89 通信局（站）接地設計暫行技術規定
9、IEC、ITU及UL有關標準及規范

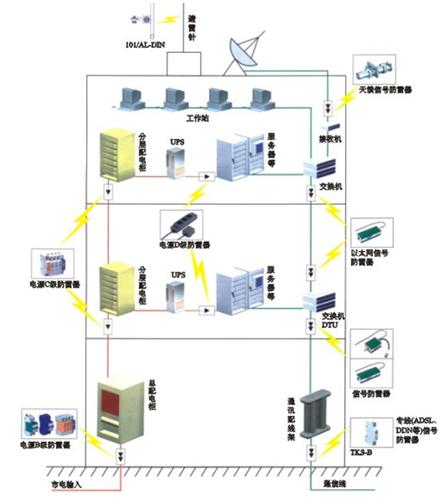

電源系統防雷防過壓保護措施：(※點擊型號可查看產品信息)
4) 第四級為防雷精細壓保護:選用我司
SBA420AT單相電源防雷插座，安裝于各室電腦主機前,作為終端設備的電源防護。電源電涌抑制器的接地端子與獨立接地地線連接。在正常情況下電源電涌抑制器為斷開狀態，保證正常電路供電；當遇過電壓時電源電涌抑制器在納秒級時間內自動導通，將強大的瞬態電涌安全導入大地，從而對室內的弱電設備及設備使用人員進行安全有效的保護。
信號系統防雷措施：
從室外進入機房的ADSL通信線路，大都暴露戶外，而且走線較長，最容易遭受雷電感應產生強大的感應電流，從而通過線路損害連接設備及其后接設備。為此，我們在通訊設備連接線的端口前加裝網絡信號防雷器來對設備進行保護。
天饋防雷措施：
如果機房裝有無線接收裝置，為保護接收裝置還需在接收裝置和大樓頂天線之間做防雷保護，
等電位連接措施：
在網絡中心機房防靜電地板下，沿著地面上布置30×4紫銅排，形成閉合環接地匯流母排。并采用等電位連接線4-10mm2銅芯線及螺栓緊固的線夾作為連接材料，將配電箱金屬外殼、電源地、避雷器地、機柜外殼、服務器外殼、UPS外殼、金屬屏蔽線槽、門窗等穿過各防雷區交界的金屬部件和系統(設備的外殼)，以及對防靜電地板下的隔離架進行多點等電位接地就進至匯流排。同時將人工地及在機房找出建筑物主鋼筋，經測試確與避雷帶連接良好，用f14鍍鋅圓鋼通過銅鐵轉換接頭將接地匯流母排與之連接起來。
為有效阻止地電位反擊給設備帶來沖擊，需在等電位母排與大樓主鋼筋間采用地電位反擊器。
接地措施：
不論是防直擊雷還是感應雷，不論是采用避雷針還是采用專用防雷器，都必須有良好的接地裝置，因此接地技術是安全管理工作的重要環節。根據學校的實際地形，我們在靠近機房的大樓旁做一套人工接地體，具體如下：
1）接地裝置的選擇：
接地體采用2.5m長 DN40×6的熱鍍鋅圓鋼，接地帶采用40×4的熱鍍鋅扁鋼。
接地干線采用40×4的熱鍍鋅扁鋼。
2）接地裝置的施工：
接地體間間距=3m，接地體頂端埋深>0.5m，接地體距建筑物間距>3m。
接地體與接地帶要可靠焊接，并作防腐處理。
